汽車用晶體諧振器 |
|||||||||
型號 |
外部尺寸 [mm] |
額定頻率范圍 [MHz] |
頻率公差 (標準) [x10-6] @+25°C |
頻率溫度特征 | 備注 | 規格書下載（PDF） | |||
|---|---|---|---|---|---|---|---|---|---|
| 頻率公差 (標準) [x10-6] |
工作溫度 [°C] |
||||||||

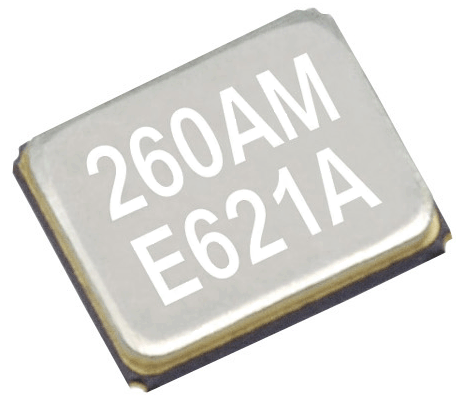

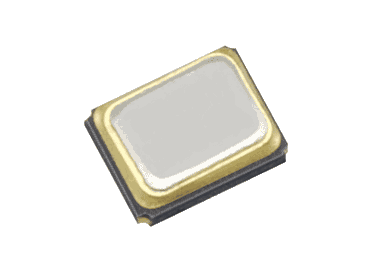

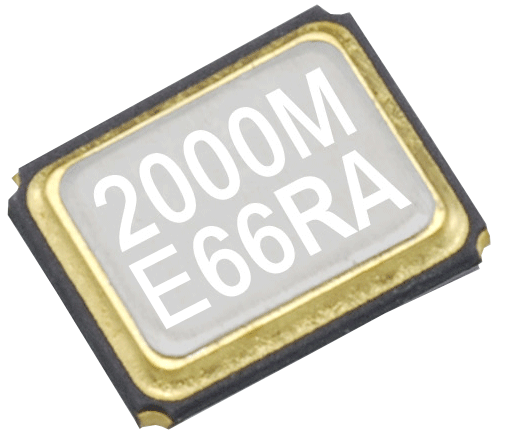

| FA1612AA | 1.6x1.2x0.35 | 24 to 80 | ±10 | ±20 | -40 to +85 |  |
|||
| ±20 | -40 to +105 | ||||||||
| ±50 | -40 to +125 | ||||||||
| FA2016AA | 2.0x1.6x0.5 | 19.2 to 54 | ±10 | ±20 | -40 to +85 | |
|||
| ±50 | -40 to +125 | ||||||||
| FA2016ASA | 2.0x1.6x0.68 | 38.4, 55.2 | ±10 | ±12(38.4 MHz) | -30 to +85 | 熱敏晶振 | |
||
| ±30(38.4 MHz), ±30(55.2 MHz) |
-40 to +105 | ||||||||
| FA-238A | 3.2x2.5x0.7 | 12 to 50 | ±15 to ±50 | ±30 | -40 to 85 | |
|||
| ±50 | -40 to +125 | ||||||||

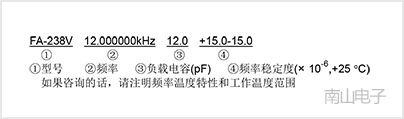

愛普生無源晶振型號命名規則舉例
- AT型石英晶體諧振器的優點、缺點與愛普生的解決方法
AT型石英晶體諧振器的振蕩是典型的厚度變形振蕩，其理想的振蕩狀態是只在中央部分振蕩，而周圍部分不產生振蕩。對于MHz 頻帶中較低頻帶的 AT 型石英晶體諧振器，大多使用倒角加工，使石英片的中央部分與周圍的厚度不同，從而獲得該效果。通常，石英晶振制造商更多使用AT型石英晶體諧振器。
AT型無源貼片晶振的優點在于：
①在常溫范圍內有拐點，頻率在較寬的溫度范圍內保持穩定；
②覆蓋的高頻范圍較寬；
③與石英片的長寬尺寸無關，只需控制石英片厚度就能獲得所需高頻，因此適于小型化；
④只需旋轉 Z軸就能進行石英片切割，便于生產。缺點：常規AT晶振的頻率輸出范圍在較小，通常機械性研磨實現批量、穩定生產的頻率限度為以基波起振 50MHz 左右（石英片厚度為約 30μm）。但是，若要從 AT型石英晶體直接起振高頻，則需將石英片加工得很薄。這在加工方法和機械性強度等方面存在著制約。

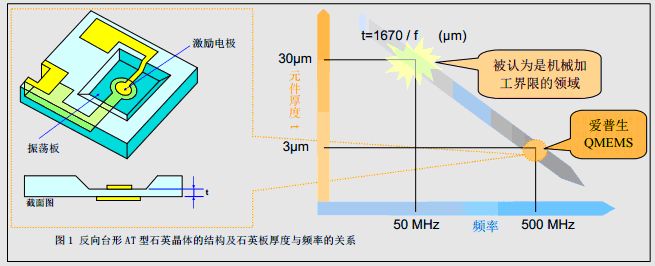

愛普生晶體諧振器的解決方案：為了獲取更大的頻率輸出，目前EPSON采用其獨有的"QMEMS"技術，生產出只將振蕩部分加工變薄的反向臺形 AT 型石英晶體，生產出只將激勵部分加工成幾微米的反向臺結構，使用高次振動的振動模式（三次諧波）達到 50MHz 至 150MHz，既保證了芯片的強度又能以基波起振高頻，由此產生高頻、穩定的基準信號。
