NSLP-C功率電感 多種不同尺寸適合高密度貼裝

特點

名稱 范圍 概述
尺寸豐富 0302~1005 最小尺寸可做到3.5*1.3mm
結構 開放式 非屏蔽結構
感量范圍 0.47uH~1000uH C03012.2uH~33uH；C03021uH~100uH；C04021uH~22uH；……；C100510uH~820uH
公差 10%/15%/20%
測試頻率 100khz/1khz
直流電阻 0.012~8.000Ω 最大值/max
飽和電流 0.12A~6A 最大值/max;當達到飽和電流時，電感量下降≤10%
應用領域 移動通信,筆記本電腦；LCD 電視；DC/DC 轉換

外部尺寸

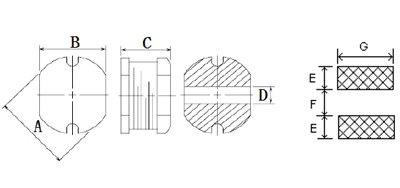

C型功率電感外部尺寸

感量標準值

0.47uH 1uH 1.1uH 1.5uH 1.5uH 1.8uH 2.2uH
2.5uH 2.7uH 3.3uH 3.9uH 4.7uH 5.6uH 6.8uH
8.2uH 10uH 12uH 15uH 18uH 22uH 27uH
33uH 39uH 47uH 56uH 68uH 82uH 100uH
120uH 150uH 180uH 220uH 270uH 330uH 390uH
470uH 560uH 680uH 820uH 1000uH

外部尺寸對照表（單位：mm）

代碼 C0301 C0302 C0402 C0403 C0502 C0503 C0504 C0703 C0705 C1004 C1005
A 3.5±0.3 3.5±0.3 4.5±0.3 4.5±0.3 5.8±0.3 5.8±0.3 5.8±0.3 7.8±0.3 7.8±0.3 10.0±0.3 10.0±0.3
B 3.0±0.3 3.0±0.3 4.0±0.3 4.0±0.3 5.2±0.3 5.2±0.3 5.2±0.3 7.0±0.3 7.0±0.3 9.0±0.3 9.0±0.3
C 1.6±0.3 2.1±0.3 2.15±0.3 3.2±0.3 2.1±0.35 3.0±0.3 4.5±0.3 3.5±0.4 5.0±0.4 4.0±0.4 5.4±0.3
D 1.0±0.1 1.0±0.1 1.5±0.1 1.5±0.1 1.5±0.1 1.7±0.1 1.7±0.1 2.2±0.1 2.2±0.1 2.8±0.1 2.8±0.1
E 1.3±0.3 1.3±0.3 2.1±0.3 2.1±0.3 2±0.3.5 2±0.3.5 2.5±0.3 3.3±0.3 3.3±0.3 4.4±0.3 4.4±0.3
F 0.9±0.1 0.9±0.1 1.0±0.1 1.0±0.1 1.0±0.1 1.2±0.1 1.2±0.1 1.4±0.2 1.4±0.2 1.8±0.2 1.8±0.2
G 3.0±0.3 3.0±0.3 4.0±0.3 4.0±0.3 3.0±0.3 5.8±0.3 5.8±0.3 8.0±0.3 8.0±0.3 10.0±0.3 10.0±0.3

NSLP-C型號參數對照表

C系列 電感量(uH) 公差 測試頻率 直流電阻Max(Ω) 飽和電流Max (A)
NSLP-C0301-2R2MT□□ 2.2 20% 100 kHz 0.085 1.30
NSLP-C0301-3R3MT□□ 3.3 20% 100 kHz 0.115 1.20
NSLP-C0301-4R7MT□□ 4.7 20% 100kHz 0.170 1.00
NSLP-C0301-100MT□□ 10 20% 100kHz 0.350 0.78
NSLP-C0301-150MT□□ 15 20% 100kHz 0.550 0.60
NSLP-C0301-220MT□□ 22 20% 100kHz 0.890 0.46
NSLP-C0301-270MT□□ 27 20% 100kHz 1.050 0.43
NSLP-C0301-330MT□□ 33 20% 100kHz 1.250 0.40
NSLP-C0302-1R0MT□□ 1.0 20% 100kHz 0.05 1.85
NSLP-C0302-1R5MT□□ 1.5 20% 100kHz 0.06 1.85
NSLP-C0302-1R8MT□□ 1.8 20% 100kHz 0.07 1.70
NSLP-C0302-2R2MT□□ 2.2 20% 100kHz 0.08 1.60
NSLP-C0302-2R7MT□□ 2.7 20% 100kHz 0.09 1.55
NSLP-C0302-3R3MT□□ 3.3 20% 100kHz 0.10 1.40
NSLP-C0302-3R9MT□□ 3.9 20% 100kHz 0.115 1.30
NSLP-C0302-4R7MT□□ 4.7 20% 100kHz 0.165 1.25
NSLP-C0302-5R6MT□□ 5.6 20% 100kHz 0.185 1.20
NSLP-C0302-6R8MT□□ 6.8 20% 100kHz 0.21 1.10
NSLP-C0302-8R2MT□□ 8.2 20% 100kHz 0.24 1.05
NSLP-C0302-100MT□□ 10 20% 100kHz 0.35 0.760
NSLP-C0302-120MT□□ 12 20% 100kHz 0.46 0.685
NSLP-C0302-150MT□□ 15 20% 100kHz 0.50 0.635
NSLP-C0302-180MT□□ 18 20% 100kHz 0.60 0.525
NSLP-C0302-220MT□□ 22 20% 100kHz 0.65 0.500
NSLP-C0302-270MT□□ 27 20% 100kHz 0.75 0.405
NSLP-C0302-330MT□□ 33 20% 100kHz 0.85 0.380
NSLP-C0302-390MT□□ 39 20% 100kHz 1.00 0.355
NSLP-C0302-470MT□□ 47 20% 100kHz 1.60 0.330
NSLP-C0302-560MT□□ 56 20% 100kHz 1.65 0.290
NSLP-C0302-680MT□□ 68 20% 100kHz 1.85 0.275
NSLP-C0302-820MT□□ 82 20% 100kHz 2.10 0.250
NSLP-C0302-101KT□□ 100 10% 1kHz 2.20 0.220
NSLP-C0402-1R0MT□□ 1.0 20% 100kHz 0.050 3.00
NSLP-C0402-1R5MT□□ 1.5 20% 100kHz 0.055 2.80
NSLP-C0402-2R2MT□□ 2.2 20% 100kHz 0.070 2.50
NSLP-C0402-3R3MT□□ 3.3 20% 100kHz 0.085 2.25
NSLP-C0402-4R7MT□□ 4.7 20% 100kHz 0.120 1.80
NSLP-C0402-6R8MT□□ 6.8 20% 100kHz 0.170 1.40
NSLP-C0402-8R2MT□□ 8.2 20% 100kHz 0.200 1.20
NSLP-C0402-100MT□□ 10 20% 100kHz 0.210 1.00
NSLP-C0402-150MT□□ 15 20% 100kHz 0.470 0.82
NSLP-C0402-220MT□□ 22 20% 100kHz 0.500 0.60
NSLP-C0403-1R0MT□□ 1.0 20% 100kHz 0.045 3.50
NSLP-C0403-2R2MT□□ 2.2 20% 100kHz 0.070 2.40
NSLP-C0403-3R3MT□□ 3.3 20% 100kHz 0.085 2.25
NSLP-C0403-3R9MT□□ 3.9 20% 100kHz 0.090 1.70
NSLP-C0403-4R7MT□□ 4.7 20% 100kHz 0.105 1.65
NSLP-C0403-5R6MT□□ 5.6 20% 100kHz 0.120 1.60
NSLP-C0403-6R8MT□□ 6.8 20% 100kHz 0.130 1.40
NSLP-C0403-8R2MT□□ 8.2 20% 100kHz 0.145 1.30
NSLP-C0403-100MT□□ 10 20% 100kHz 0.180 1.10
NSLP-C0403-120MT□□ 12 20% 100kHz 0.210 1.00
NSLP-C0403-150MT□□ 15 20% 100kHz 0.235 0.85
NSLP-C0403-180MT□□ 18 20% 100kHz 0.330 0.80
NSLP-C0403-220MT□□ 22 20% 100kHz 0.360 0.70
NSLP-C0403-270MT□□ 27 20% 100kHz 0.520 0.65
NSLP-C0403-330MT□□ 33 20% 100kHz 0.540 0.60
NSLP-C0403-390MT□□ 39 20% 100kHz 0.580 0.55
NSLP-C0403-470MT□□ 47 20% 100kHz 0.840 0.48
NSLP-C0403-560MT□□ 56 20% 100kHz 0.930 0.46
NSLP-C0403-680MT□□ 68 20% 100kHz 1.110 0.44
NSLP-C0403-820MT□□ 82 20% 100kHz 1.250 0.42
NSLP-C0403-101KT□□ 100 10% 1kHz 1.400 0.40
NSLP-C0403-151KT□□ 150 10% 1kHz 2.00 0.35
NSLP-C0403-221KT□□ 220 10% 1kHz 2.460 0.27
NSLP-C0403-331KT□□ 330 10% 1kHz 4.500 0.20
NSLP-C0403-471KT□□ 470 10% 1kHz 5.500 0.16
NSLP-C0403-561KT□□ 560 10% 1kHz 6.000 0.14
NSLP-C0403-681KT□□ 680 10% 1kHz 6.800 0.13
NSLP-C0403-821KT□□ 820 10% 1kHz 8.000 0.12
NSLP-C0502-1R1MT□□ 1.1 20% 100kHz 0.030 2.50
NSLP-C0502-1R5MT□□ 1.5 20% 100kHz 0.040 2.10
NSLP-C0502-2R2MT□□ 2.2 20% 100kHz 0.070 2.00
NSLP-C0502-3R3MT□□ 3.3 20% 100kHz 0.080 1.60
NSLP-C0502-5R6MT□□ 5.6 20% 100kHz 0.115 1.10
NSLP-C0502-100MT□□ 10 20% 100kHz 0.170 0.90
NSLP-C0502-150MT□□ 15 20% 100kHz 0.330 0.72
NSLP-C0502-220MT□□ 22 20% 100kHz 0.400 0.60
NSLP-C0502-330MT□□ 33 20% 100kHz 0.540 0.50
NSLP-C0502-470MT□□ 47 20% 100kHz 0.690 0.40
NSLP-C0502-680MT□□ 68 20% 100kHz 1.180 0.37
NSLP-C0502-101KT□□ 100 10% 1kHz 1.800 0.27
NSLP-C0502-151KT□□ 150 10% 1kHz 2.750 0.23
NSLP-C0502-221KT□□ 220 10% 1kHz 3.200 0.20
NSLP-C0503-1R0MT□□ 1.0 20% 100kHz 0.028 4.50
NSLP-C0503-1R5MT□□ 1.5 20% 100kHz 0.034 4.20
NSLP-C0503-2R2MT□□ 2.2 20% 100kHz 0.050 4.00
NSLP-C0503-3R3MT□□ 3.3 20% 100kHz 0.060 3.0
NSLP-C0503-4R7MT□□ 4.7 20% 100kHz 0.070 2.80
NSLP-C0503-6R8MT□□ 6.8 20% 100kHz 0.100 2.50
NSLP-C0503-8R2MT□□ 8.2 20% 100kHz 0.120 2.30
NSLP-C0503-100MT□□ 10 20% 100kHz 0.130 2.00
NSLP-C0503-150MT□□ 15 20% 100kHz 0.200 1.50
NSLP-C0503-220MT□□ 22 20% 100kHz 0.280 1.20
NSLP-C0503-270MT□□ 27 20% 100kHz 0.300 1.10
NSLP-C0503-330MT□□ 33 20% 100kHz 0.410 1.00
NSLP-C0503-470MT□□ 47 20% 100kHz 0.550 0.80
NSLP-C0503-680MT□□ 68 20% 100kHz 0.630 0.70
NSLP-C0503-101KT□□ 100 10% 1kHz 0.750 0.70
NSLP-C0503-151KT□□ 150 10% 1kHz 1.600 0.60
NSLP-C0503-181KT□□ 180 10% 1kHz 1.650 0.50
NSLP-C0503-221KT□□ 220 10% 1kHz 1.860 0.40
NSLP-C0503-331KT□□ 330 10% 1kHz 3.100 0.25
NSLP-C0504-R47MT□□ 0.47 20% 100kHz 0.012 4.80
NSLP-C0504-1R0MT□□ 1.0 20% 100kHz 0.025 3.50
NSLP-C0504-2R2MT□□ 2.2 20% 100kHz 0.028 3.20
NSLP-C0504-3R3MT□□ 3.3 20% 100kHz 0.035 2.50
NSLP-C0504-4R7MT□□ 4.7 20% 100kHz 0.038 2.50
NSLP-C0504-6R8MT□□ 6.8 20% 100kHz 0.070 2.00
NSLP-C0504-8R2MT□□ 8.2 20% 100kHz 0.090 1.70
NSLP-C0504-100MT□□ 10 20% 100kHz 0.10 1.65
NSLP-C0504-120MT□□ 12 20% 100kHz 0.12 1.55
NSLP-C0504-150MT□□ 15 20% 100kHz 0.14 1.40
NSLP-C0504-180MT□□ 18 20% 100kHz 0.15 1.25
NSLP-C0504-220MT□□ 22 20% 100kHz 0.18 1.10
NSLP-C0504-270MT□□ 27 20% 100kHz 0.20 0.95
NSLP-C0504-330MT□□ 33 20% 100kHz 0.22 0.90
NSLP-C0504-390MT□□ 39 20% 100kHz 0.30 0.80
NSLP-C0504-470MT□□ 47 20% 100kHz 0.35 0.75
NSLP-C0504-560MT□□ 56 20% 100kHz 0.40 0.70
NSLP-C0504-680MT□□ 68 20% 100kHz 0.45 0.65
NSLP-C0504-820MT□□ 82 20% 100kHz 0.60 0.60
NSLP-C0504-101KT□□ 100 10% 1kHz 0.70 0.55
NSLP-C0504-121KT□□ 120 10% 1kHz 0.85 0.45
NSLP-C0504-151KT□□ 150 10% 1kHz 1.10 0.43
NSLP-C0504-181KT□□ 180 10% 1kHz 1.35 0.40
NSLP-C0504-221KT□□ 220 10% 1kHz 1.55 0.35
NSLP-C0504-331KT□□ 330 10% 1kHz 1.98 0.30
NSLP-C0504-471KT□□ 470 10% 1kHz 2.50 0.25
NSLP-C0504-561KT□□ 560 10% 1kHz 2.87 0.20
NSLP-C0504-681KT□□ 680 10% 1kHz 3.50 0.18
NSLP-C0504-821KT□□ 820 10% 1kHz 5.20 0.17
NSLP-C0504-102KT□□ 1000 10% 1kHz 5.50 0.15
NSLP-C0703-1R0MT□□ 1.0 20% 100kHz 0.012 6.00
NSLP-C0703-2R2MT□□ 2.2 20% 100kHz 0.022 3.20
NSLP-C0703-2R5MT□□ 2.5 20% 100kHz 0.025 2.80
NSLP-C0703-3R3MT□□ 3.3 20% 100kHz 0.035 3.60
NSLP-C0703-4R7MT□□ 4.7 20% 100kHz 0.048 4.00
NSLP-C0703-6R8MT□□ 6.8 20% 100kHz 0.050 2.20
NSLP-C0703-100MT□□ 10 20% 100kHz 0.080 2.10
NSLP-C0703-120MT□□ 12 20% 100kHz 0.090 1.80
NSLP-C0703-150MT□□ 15 20% 100kHz 0.095 1.70
NSLP-C0703-180MT□□ 18 20% 100kHz 0.110 1.40
NSLP-C0703-220MT□□ 22 20% 100kHz 0.156 1.35
NSLP-C0703-270MT□□ 27 20% 100kHz 0.145 1.25
NSLP-C0703-330MT□□ 33 20% 100kHz 0.170 1.05
NSLP-C0703-390MT□□ 39 20% 100kHz 0.215 0.95
NSLP-C0703-470MT□□ 47 20% 100kHz 0.305 0.90
NSLP-C0703-560MT□□ 56 20% 100kHz 0.280 0.80
NSLP-C0703-680MT□□ 68 20% 100kHz 0.330 0.75
NSLP-C0703-820MT□□ 82 20% 100kHz 0.405 0.70
NSLP-C0703-101KT□□ 100 10% 1kHz 0.480 0.65
NSLP-C0703-121KT□□ 120 10% 1kHz 0.535 0.60
NSLP-C0703-151KT□□ 150 10% 1kHz 0.750 0.55
NSLP-C0703-181KT□□ 180 10% 1kHz 1.020 0.50
NSLP-C0703-221KT□□ 220 10% 1kHz 1.200 0.45
NSLP-C0703-271KT□□ 270 10% 1kHz 1.300 0.37
NSLP-C0703-331KT□□ 330 10% 1kHz 1.490 0.35
NSLP-C0703-471KT□□ 470 10% 1kHz 2.200 0.30
NSLP-C0703-561KT□□ 560 10% 1kHz 2.400 0.25
NSLP-C0705-1R0MT□□ 1.0 20% 100kHz 0.015 5.80
NSLP-C0705-2R2MT□□ 2.2 20% 100kHz 0.023 5.2
NSLP-C0705-3R3MT□□ 3.3 20% 100kHz 0.025 4.80
NSLP-C0705-4R7MT□□ 4.7 20% 100kHz 0.040 4.00
NSLP-C0705-6R8MT□□ 6.8 20% 100kHz 0.041 3.00
NSLP-C0705-8R2MT□□ 8.2 20% 100kHz 0.042 2.70
NSLP-C0705-100MT□□ 10 20% 100kHz 0.07 2.55
NSLP-C0705-120MT□□ 12 20% 100kHz 0.08 2.40
NSLP-C0705-150MT□□ 15 20% 100kHz 0.09 2.00
NSLP-C0705-180MT□□ 18 20% 100kHz 0.10 1.95
NSLP-C0705-220MT□□ 22 20% 100kHz 0.11 1.70
NSLP-C0705-270MT□□ 27 20% 100kHz 0.12 1.55
NSLP-C0705-330MT□□ 33 20% 100kHz 0.13 1.40
NSLP-C0705-390MT□□ 39 20% 100kHz 0.15 1.35
NSLP-C0705-470MT□□ 47 20% 100kHz 0.19 1.25
NSLP-C0705-560MT□□ 56 20% 100kHz 0.23 1.10
NSLP-C0705-680MT□□ 68 20% 100kHz 0.25 1.00
NSLP-C0705-820MT□□ 82 20% 100kHz 0.35 0.95
NSLP-C0705-101KT□□ 100 10% 1kHz 0.40 0.78
NSLP-C0705-121KT□□ 120 10% 1kHz 0.45 0.73
NSLP-C0705-151KT□□ 150 10% 1kHz 0.60 0.70
NSLP-C0705-181KT□□ 180 10% 1kHz 0.70 0.60
NSLP-C0705-221KT□□ 220 10% 1kHz 0.95 0.55
NSLP-C0705-271KT□□ 270 10% 1kHz 1.10 0.50
NSLP-C0705-331KT□□ 330 10% 1kHz 1.25 0.45
NSLP-C0705-391KT□□ 390 10% 1kHz 1.75 0.40
NSLP-C0705-471KT□□ 470 10% 1kHz 1.95 0.35
NSLP-C0705-681KT□□ 680 10% 1kHz 2.18 0.27
NSLP-C0705-102KT□□ 1000 10% 1kHz 3.85 0.20
NSLP-C1004-100MT□□ 10 20% 100kHz 0.05 2.90
NSLP-C1004-120MT□□ 12 20% 100kHz 0.06 2.80
NSLP-C1004-150MT□□ 15 20% 100kHz 0.07 2.30
NSLP-C1004-180MT□□ 18 20% 100kHz 0.08 2.15
NSLP-C1004-220MT□□ 22 20% 100kHz 0.09 2.10
NSLP-C1004-270MT□□ 27 20% 100kHz 0.10 1.90
NSLP-C1004-330MT□□ 33 20% 100kHz 0.12 1.85
NSLP-C1004-390MT□□ 39 20% 100kHz 0.15 1.45
NSLP-C1004-470MT□□ 47 20% 100kHz 0.17 1.35
NSLP-C1004-560MT□□ 56 20% 100kHz 0.20 1.30
NSLP-C1004-680MT□□ 68 20% 100kHz 0.25 1.20
NSLP-C1004-820MT□□ 82 20% 100kHz 0.27 1.00
NSLP-C1004-101KT□□ 100 10% 1kHz 0.30 0.95
NSLP-C1004-121KT□□ 120 10% 1kHz 0.40 0.90
NSLP-C1004-151KT□□ 150 10% 1kHz 0.50 0.80
NSLP-C1004-181KT□□ 180 10% 1kHz 0.62 0.70
NSLP-C1004-221KT□□ 220 10% 1kHz 0.72 0.65
NSLP-C1004-271KT□□ 270 10% 1kHz 0.95 0.57
NSLP-C1004-331KT□□ 330 10% 1kHz 1.10 0.55
NSLP-C1004-391KT□□ 390 10% 1kHz 1.20 0.50
NSLP-C1004-471KT□□ 470 10% 1kHz 1.52 0.45
NSLP-C1004-561KT□□ 560 10% 1kHz 1.90 0.40
NSLP-C1005-100MT□□ 10 20% 100kHz 0.06 3.80
NSLP-C1005-120MT□□ 12 20% 100kHz 0.07 3.40
NSLP-C1005-150MT□□ 15 20% 100kHz 0.08 2.90
NSLP-C1005-180MT□□ 18 20% 100kHz 0.09 2.65
NSLP-C1005-220MT□□ 22 20% 100kHz 0.10 2.50
NSLP-C1005-270MT□□ 27 20% 100kHz 0.11 2.25
NSLP-C1005-330MT□□ 33 20% 100kHz 0.12 2.00
NSLP-C1005-390MT□□ 39 20% 100kHz 0.13 1.90
NSLP-C1005-470MT□□ 47 20% 100kHz 0.15 1.70
NSLP-C1005-560MT□□ 56 20% 100kHz 0.19 1.60
NSLP-C1005-680MT□□ 68 20% 100kHz 0.22 1.45
NSLP-C1005-820MT□□ 82 20% 100kHz 0.25 1.30
NSLP-C1005-101KT□□ 100 10% 1kHz 0.33 1.15
NSLP-C1005-121KT□□ 120 10% 1kHz 0.40 1.00
NSLP-C1005-151KT□□ 150 10% 1kHz 0.45 0.95
NSLP-C1005-181KT□□ 180 10% 1kHz 0.60 0.85
NSLP-C1005-221KT□□ 220 10% 1kHz 0.70 0.75
NSLP-C1005-271KT□□ 270 10% 1kHz 0.95 0.70
NSLP-C1005-331KT□□ 330 10% 1kHz 1.10 0.60
NSLP-C1005-391KT□□ 390 10% 1kHz 1.20 0.55
NSLP-C1005-471KT□□ 470 10% 1kHz 1.45 0.50
NSLP-C1005-561KT□□ 560 10% 1kHz 1.90 0.48
NSLP-C1005-681KT□□ 680 10% 1kHz 2.25 0.45
NSLP-C1005-821KT□□ 820 10% 1kHz 2.50 0.40
