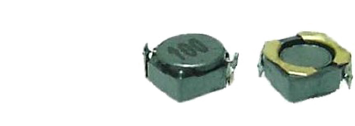

NSLP-S功率電感 超薄/屏蔽式繞線電感

特點

名稱 范圍 概述
尺寸豐富 S2D11~S8D43 最小尺寸3.8×3.8×1.8mm
結構 封閉式 屏蔽結構
感量范圍 1uH~470uH S2D111uH~10uH；S2D141uH~47uH；S2D182.2uH~47uH；……；S8D434.7uH~330uH
公差 20%/30%
測試頻率 100khz
直流電阻 0.016Ω~4.4Ω 最大值/max
飽和電流 0.1A~5.0A 最大值/max;當達到飽和電流時，電感量下降≤35%
應用領域 移動通信；筆記本電腦；DC/DC轉換。

NSLP-S型號參數對照表

S系列 標稱感量(uH)  公差 測試頻率 直流電阻 Max(Ω) 飽和電流(A)
NSLP-S2D11-1R0NT□□  1.0 30% 100kHz 0.095 1.10
NSLP-S2D11-1R5NT□□  1.5 30% 100kHz 0.090 1.10
NSLP-S2D11-2R2NT□□  2.2 30% 100kHz 0.066 0.70
NSLP-S2D11-4R7NT□□  4.7 30% 1100kHz 0.175 0.70
NSLP-S2D11-6R8NT□□  6.8 30% 100kHz 0.284 0.60
NSLP-S2D11-100MT□□ 10 20% 100kHz 0.428 0.48
NSLP-S2D14-1R0NT□□  1.0 30% 100kHz 0.056 1.80
NSLP-S2D14-1R5NT□□  1.5 30% 100kHz 0.079 1.55
NSLP-S2D14-2R2NT□□  2.2 30% 100kHz 0.094 1.30
NSLP-S2D14-2R7NT□□  2.7 30% 100kHz 0.125 1.10
NSLP-S2D14-3R3NT□□ 3.3 30% 100kHz 0.125 1.00
NSLP-S2D14-4R7NT□□ 4.7 30% 100kHz 0.169 0.70
NSLP-S2D14-5R6NT□□  5.6 30% 100kHz 0.175 0.65
NSLP-S2D14-100MT□□  10 20% 100kHz 0.294 0.30
NSLP-S2D14-470MT□□  47 20% 100kHz 1.488 0.30
NSLP-S2D18-2R2NT□□  2.2 30% 100kHz 0.066 0.78
NSLP-S2D18 -3R3NT□□ 3.3 30% 100kHz 0.130 0.65
NSLP-S2D18-4R7NT□□  4.7 30% 100kHz 0.130 0.60
NSLP-S2D18-100MT□□  10 20% 100kHz 0.220 0.43
NSLP-S2D18-150MT□□ 15 20% 100kHz 0.240 0.32
NSLP-S2D18-220MT□□  22 20% 100kHz 0.396 0.27
NSLP-S2D18-330MT□□ 33 20% 100kHz 0.438 0.22
NSLP-S2D18-470MT□□  47 20% 100kHz 0.500 0.19
NSLP-S3D18-1R0NT□□  1.0 30% 100kHz 0.050 2.00
NSLP-S3D18-1R5NT□□  1.5 30% 100kHz 0.055 1.80
NSLP-S3D18-2R2NT□□  2.2 30% 100kHz 0.063 1.30
NSLP-S3D18-3R3NT□□  3.3 30% 100kHz 0.069 1.20
NSLP-S3D18 -4R7NT□□ 4.7 30% 100kHz 0.107 0.80
NSLP-S3D18-100MT□□  10 20% 100kHz 0.205 0.70
NSLP-S3D18-220MT□□  22 20% 100kHz 0.420 0.65
NSLP-S3D18-330MT□□  33 20% 100kHz 0.760 0.38
NSLP-S3D18-221MT□□  220 20% 100kHz 3.800 0.10
NSLP-S4D18-1R2NT□□  1.2 30% 100kHz 0.045 1.72
NSLP-S4D18-2R2NT□□  2.2 30% 100kHz 0.075 1.32
NSLP-S4D18-4R7NT□□  4.7 30% 100kHz 0.090 0.85
NSLP-S4D18-6R8NT□□  6.8 30% 100kHz 0.160 0.76
NSLP-S4D18-100MT□□  10 20% 100kHz 0.200 0.61
NSLP-S4D18-120MT□□  12 20% 100kHz 0.210 0.56
NSLP-S4D18-150MT□□  15 20% 100kHz 0.240 0.50
NSLP-S4D18-180MT□□  18 20% 100kHz 0.338 0.48
NSLP-S4D18-220MT□□  22 20% 100kHz 0.397 0.41
NSLP-S4D28-2R2NT□□  2.2 30% 100kHz 0.045 2.04
NSLP-S4D28-4R7NT□□  4.7 30% 100kHz 0.072 1.32
NSLP-S4D28-100MT□□  10 20% 100kHz 0.128 1.00
NSLP-S4D28-200MT□□  20 20% 100kHz 0.235 0.70
NSLP-S4D28-471MT□□  470 20% 100kHz 4.400 0.20
NSLP-S5D18-4R1NT□□  4.1 30% 10kHz 0.057 1.95
NSLP-S5D18-6R8NT□□  6.8 30% 10kHz 0.095 1.42
NSLP-S5D18-220MT□□ 22 20% 10kHz 0.290 0.80
NSLP-S5D18-470MT□□  47 20% 10kHz 0.595 0.54
NSLP-S5D18-820MT□□  82 20% 10kHz 0.978 0.41
NSLP-S5D28 -2R2NT□□ 2.2 30% 10kHz 0.036 2.10
NSLP-S5D28-4R7NT□□ 4.7 30% 10kHz 0.041 1.00
NSLP-S5D28-6R2NT□□  6.2 30% 10kHz 0.045 1.80
NSLP-S5D28-6R8NT□□  6.8 30% 10kHz 0.047 1.75
NSLP-S5D28-100MT□□ 10 20% 10kHz 0.067 1.20
NSLP-S5D28-150MT□□  15 20% 10kHz 0.103 1.10
NSLP-S5D28-220MT□□ 22 20% 10kHz 0.150 0.90
NSLP-S5D28-101MT□□  100 20% 10kHz 0.520 0.42
NSLP-S6D28-4R7NT□□ 4.7 30% 10kHz 0.039 2.50
NSLP-S6D28-6R8NT□□  6.8 30% 10kHz 0.054 2.10
NSLP-S6D28-8R2NT□□  8.2 30% 10kHz 0.060 1.90
NSLP-S6D28-100MT□□  10 20% 10kHz 0.065 1.70
NSLP-S6D28-180MT□□ 18 20% 10kHz 0.095 1.32
NSLP-S6D28-101MT□□  100 20% 10kHz 0.535 0.54
NSLP-S6D28-331MT□□  330 20% 10kHz 1.790 0.25
NSLP-S6D38-1R0NT□□  1.0 30% 10kHz 0.016 4.50
NSLP-S6D38-1R5NT□□  1.5 30% 10kHz 0.017 4.20
NSLP-S6D38-2R2NT□□  2.2 30% 10kHz 0.019 4.00
NSLP-S6D38-3R3NT□□  3.3 30% 10kHz 0.020 3.72
NSLP-S6D38-4R7NT□□  4.7 30% 10kHz 0.032 2.80
NSLP-S6D38-6R8NT□□  6.8 30% 10kHz 0.034 2.50
NSLP-S6D38-7R3NT□□  7.3 30% 10kHz 0.039 2.10
NSLP-S6D38-100MT□□  10 20% 10kHz 0.048 2.00
NSLP-S6D38-120MT□□  12 20% 10kHz 0.053 1.70
NSLP-S6D38-150MT□□  15 20% 10kHz 0.057 1.60
NSLP-S6D38-180MT□□  18 20% 10kHz 0.092 1.50
NSLP-S6D38-220MT□□  22 20% 10kHz 0.096 1.30
NSLP-S6D38-270MT□□  27 20% 10kHz 0.109 1.20
NSLP-S6D38-330MT□□  33 20% 10kHz 0.124 1.10
NSLP-S6D38-390MT□□  39 20% 10kHz 0.138 1.00
NSLP-S6D38-470MT□□  47 20% 10kHz 0.155 0.95
NSLP-S6D38-560MT□□  56 20% 10kHz 0.202 0.85
NSLP-S6D38-680MT□□  68 20% 10kHz 0.234 0.75
NSLP-S6D38-820MT□□  82 20% 10kHz 0.324 0.70
NSLP-S6D38-331MT□□  330 20% 10kHz 1.350 0.38
NSLP-S8D28-2R2NT□□  2.2 30% 100kHz 0.025 5.00
NSLP-S8D28-4R7NT□□  4.7 30% 100kHz 0.048 3.80
NSLP-S8D28-330MT□□  33 20% 100kHz 0.230 1.40
NSLP-S8D38-3R3NT□□  3.3 30% 100kHz 0.029 5.0
NSLP-S8D38-4R7NT□□  4.7 30% 100kHz 0.029 5.0
NSLP-S8D38-100MT□□  10 20% 100kHz 0.049 3.2
NSLP-S8D38-220MT□□  22 20% 100kHz 0.105 2.3
NSLP-S8D43-4R7NT□□  4.7 30% 100kHz 0.027 4.80
NSLP-S8D43-150MT□□  15 20% 100kHz 0.074 2.90
NSLP-S8D43-470MT□□  47 20% 100kHz 0.175 1.50
NSLP-S8D43-680MT□□  68 20% 100kHz 0.280 1.20
NSLP-S8D43-101MT□□  100 20% 100kHz 0.430 1.00
NSLP-S8D43-331MT□□  330 20% 100kHz 1.060 0.50
