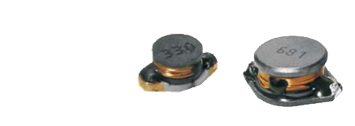

NSLP-E功率電感 大電流繞線電感

特點

名稱 范圍 概述
尺寸豐富 E1608~E3316
結構 開放式 非屏蔽結構
感量范圍 1uH~1000uH E16081uH~330uH；E50221uH~1000uH；E33161uH~1000uH；
公差 20%
測試頻率 100khz
直流電阻 0.012~8.000Ω 最大值/max
飽和電流 0.18A~20A 最大值/max;當達到飽和電流時，電感量下降≤20%
應用領域 移動通信,筆記本電腦；LCD 電視；DC/DC 轉換

外部尺寸

C型功率電感外部尺寸

感量標準值

1uH 1.1uH 1.5uH 1.5uH 1.8uH 2.2uH 2.5uH
2.7uH 3.3uH 3.9uH 4.7uH 5.6uH 6.8uH 8.2uH
10uH 12uH 15uH 18uH 22uH 27uH 33uH
39uH 47uH 56uH 68uH 82uH 100uH 120uH
150uH 180uH 220uH 270uH 330uH 390uH 470uH
560uH 680uH 820uH 1000uH

外部尺寸對照表（單位：mm）

型號 A B D E F G H I J
NSLP-E1608 6.40 4.10 2.60 4.32 1.02 1.27 3.56 1.40 4.06
NSLP-E3316 12.70 9.20 5.00 7.62 2.54 2.52 2.79 2.92 7.37
NSLP-E5022 18.10 14.10 6.80 12.70 2.54 2.54 2.79 2.92 12.45

NSLP-E型號參數對照表

E系列 電感量(uH) 公差 測試頻率 直流電阻Max(Ω) 飽和電流Max (A)
NSLP-E1608-1R0MT□□  1.0 20% 100kHz 0.070 2.90
NSLP-E1608-1R5MT□□  1.5 20% 100kHz 0.085 2.60
NSLP-E1608-2R2MT□□  2.2 20% 100kHz 0.090 2.30
NSLP-E1608-3R3MT□□  3.3 20% 100kHz 0.125 2.00
NSLP-E1608-4R7MT□□  4.7 20% 100kHz 0.160 1.50
NSLP-E1608-6R8MT□□  6.8 20% 100kHz 0.200 1.20
NSLP-E1608-100MT□□  10 20% 100kHz 0.250 1.10
NSLP-E1608-150MT□□  15 20% 100kHz 0.350 0.90
NSLP-E1608-220MT□□  22 20% 100kHz 0.450 0.70
NSLP-E1608-330MT□□  33 20% 100kHz 0.510 0.58
NSLP-E1608-470MT□□  47 20% 100kHz 0.950 0.50
NSLP-E1608-680MT□□  68 20% 100kHz 1.150 0.40
NSLP-E1608-101MT□□  100 20% 100kHz 2.000 0.31
NSLP-E1608-151MT□□  150 20% 100kHz 2.500 0.27
NSLP-E1608-221MT□□  220 20% 100kHz 4.000 0.22
NSLP-E1608-331MT□□  330 20% 100kHz 5.500 0.18
NSLP-E5022-1R0MT□□  1.0 20% 100kHz 0.009 20
NSLP-E5022-2R2MT□□  2.2 20% 100kHz 0.014 16
NSLP-E5022-3R3MT□□  3.3 20% 100kHz 0.018 14
NSLP-E5022-5R6MT□□  5.6 20% 100kHz 0.020 12
NSLP-E5022-100MT□□  10 20% 100kHz 0.031 10
NSLP-E5022-150MT□□  15 20% 100kHz 0.036 8.0
NSLP-E5022-220MT□□  22 20% 100kHz 0.047 7.0
NSLP-E5022-330MT□□  33 20% 100kHz 0.066 5.5
NSLP-E5022-470MT□□  47 20% 100kHz 0.086 4.5
NSLP-E5022-680MT□□  68 20% 100kHz 0.130 3.5
NSLP-E5022-101MT□□  100 20% 100kHz 0.190 3.0
NSLP-E5022-151MT□□  150 20% 100kHz 0.250 2.6
NSLP-E5022-221MT□□  220 20% 100kHz 0.380 2.4
NSLP-E5022-331MT□□  330 20% 100kHz 0.560 1.9
NSLP-E5022-471MT□□  470 20% 100kHz 0.850 1.4
NSLP-E5022-681MT□□  680 20% 100kHz 1.100 1.2
NSLP-E5022-102MT□□  1000 20% 100kHz 1.800 1.0
NSLP-E3316-1R0MT□□  1.0 20% 100kHz 0.011 9.0
NSLP-E3316-1R5MT□□  1.5 20% 100kHz 0.012 8.0
NSLP-E3316-2R2MT□□  2.2 20% 100kHz 0.015 7.0
NSLP-E3316-3R3MT□□  3.3 20% 100kHz 0.018 6.4
NSLP-E3316-4R7MT□□  4.7 20% 100kHz 0.022 5.4
NSLP-E3316-6R8MT□□  6.8 20% 100kHz 0.027 4.6
NSLP-E3316-100MT□□  10 20% 100kHz 0.038 3.8
NSLP-E3316-150MT□□  15 20% 100kHz 0.060 3.0
NSLP-E3316-220MT□□  22 20% 100kHz 0.085 2.6
NSLP-E3316-330MT□□  33 20% 100kHz 0.110 2.0
NSLP-E3316-470MT□□  47 20% 100kHz 0.170 1.6
NSLP-E3316-680MT□□  68 20% 100kHz 0.210 1.4
NSLP-E3316-101MT□□  100 20% 100kHz 0.330 1.2
NSLP-E3316-151MT□□  150 20% 100kHz 0.480 1.0
NSLP-E3316-221MT□□  220 20% 100kHz 0.800 0.8
NSLP-E3316-331MT□□  330 20% 100kHz 1.020 0.6
NSLP-E3316-471MT□□  470 20% 100kHz 1.270 0.5
NSLP-E3316-681MT□□  680 20% 100kHz 2.020 0.4
NSLP-E3316-102MT□□  1000 20% 100kHz 3.000 0.3
